化肥行业的配料管理系统丨工艺流程图控制流程图
发布日期: 2020-6-23  浏览次数: 43 次

徐州中兴三原专业为您公司打造系列的管理系统!

1、工艺流程图画面

生产线上的所有电动机电流集中在流程图画面上显示,每台电机的电流需设定上限报警、上上限报警,超限跳闸保护。设置趋势图可对每台电机的电流进行实时曲线记录,记录数据保存30天。可随时查看电流波动情况,掌握生产线运行负荷变化趋势。

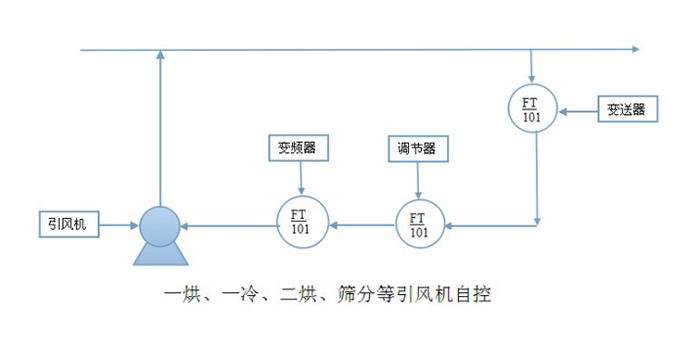

每台引风机风量实行单回路自动控制,实现PID自动调节。

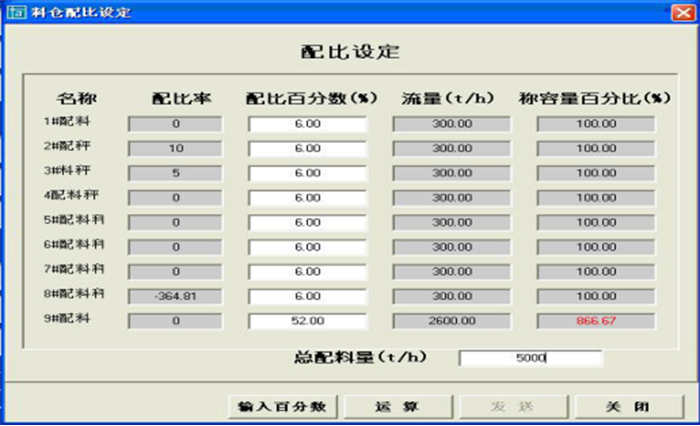

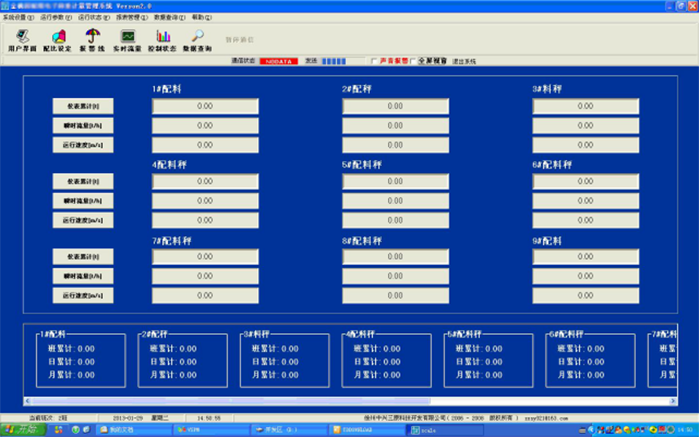

2、配料系统自动控制画面

①、操作系統具备自动生成班报、日报、月报报表功能.

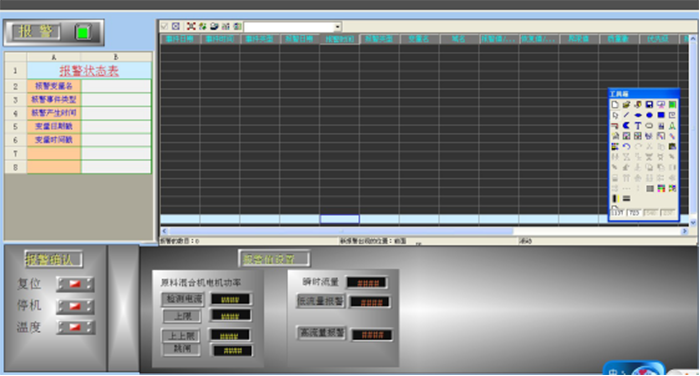

②、显示的数据包括运行方式、瞬时流量、累计量、断料报警(声光报警)。

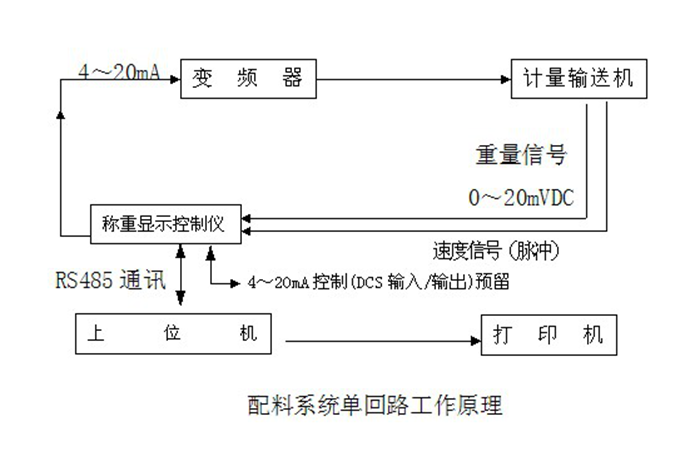

③、系统能依据预先设定的配方自动控制每台给料机运行.在总进料的瞬时量改变时,系统能按预先输入的配方比例进行自动运算然后控制给料机的运行。

④、有历史记录曲线.有操作画面、流程图画面、趋势图画面等.

⑤、操作站配置要求:处理器奔腾i3及以上、2G内存、硬盘600G21英寸LED显示器。戴尔工控机

控制流程图

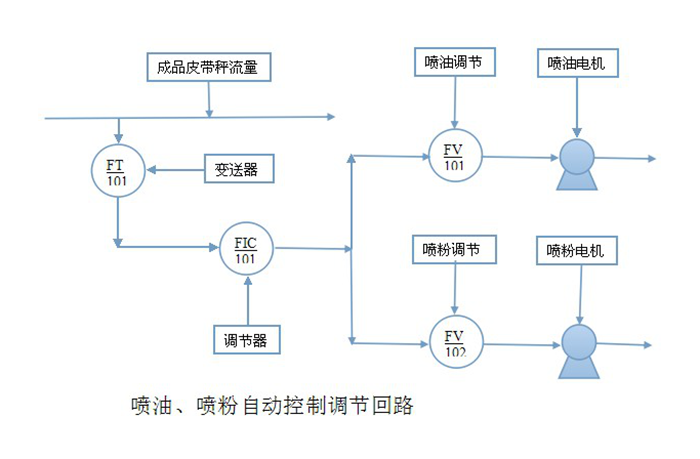

3、喷油、喷粉与成品定量给料机组成一个自动控制回路,随着成品量的增加或减少自动调节喷油、喷粉量的大小,实现均匀连续稳定的喷油、喷粉。

PLC对整个系统进行监控,以保证整个系统的安全运行,除了对各设备的联锁控制外,尚有超差报警、变频器报警等,以及其他厂家所需的报警。操作或维修人员根据报警显示和称重仪表或计算机的显示可迅速找出故障点以便排除。
