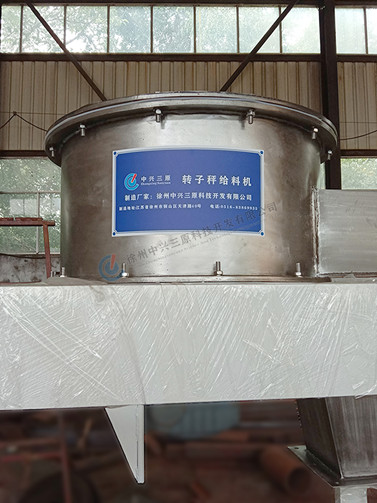

蛋白项目车间菲斯特技术高精度转子称技术参数
发布日期: 2020-6-29  浏览次数: 32 次


技术要求

技术参数:

1、安装工况及条件:

1.1 安装地点:黑龙江省。
1.2 安装位置:新建蛋白项目车间内。
1.3 气象条件:年平均气温4.2℃,极端最低气温-39.2℃,极端最高气温39.8℃;年均风速3.8m/s,年≥6级风日数为30d,年降水427.5mm,具有温差大、季风性明显、降水量少的特点。

1.4 物料工况:豆粕(片状及粉状混合),含水量<10%,容重0.5,常温、常压,介质粘度:干燥,使用工段为豆粕输送,用于配料计量,流量为5t/h。

2、稳料器动力配置:电机型号:ETL001,电机厂家:西门子贝德,电机功率:3KW,电源电压:380V,电源频率:50HZ,电机输出转速:1400转/分钟,电机绝缘等级:F,防护等级:IP55,线速度:0.5M/S,安装方式:直联,减速机品牌:欧迈特,减速机型号:SA77,速比:60。

3、转子秤动力配置:电机型号:ETL001,电机厂家:西门子贝德,电机功率:2.2KW,电源电压:380V,电源频率:50HZ,电机输出转速:1400转/分钟,电机绝缘等级:F,防护等级:IP55,线速度:0.3M/S,安装方式:直联,减速机品牌:欧迈特,减速机型号:SA77,速比:80。

4、材质、规格:过流部件为不锈钢304材质,主轴材质:40cr,轴承品牌:洛轴,清除刮板材质:卫生级硅胶,清除刮板实测厚度:4.75mm,旋转底板实测厚度:11.7mm,机壳/机盖板材实测厚度:7.75mm,支撑腿材质:Q235,支撑腿实测厚度:7.75mm。

5、电气配置:变频器品牌:西门子,变频器型号:V20,称重传感器品牌:美国世铨,称重传感器型号:HBB,测速传感器品牌:机芯日本光洋,测速传感器型号:60-12S,电控柜:长800mm*宽600mm*高1600mm,不锈钢拉丝板210,实测厚度1.35mm。

6、电机过载保护、高、低流量报警等、现场运行、报警、瞬时流量及累计量,线速度等显示。

7、通讯要求:采用RS485接口方式,可实现远程DCS室控制启停、反馈显示运行参数。

8、连接要求:法兰连接、软连接。

9、密封要求:密封性好,无漏料现象。

10、进出方向:上进下出。

11、进、出口口径:219mm。

12、称量精度:±0.5%。

13、噪音:一米处75分贝。

14、要求计量稳定,下料均匀,维护保养方便。

15、设备尺寸:长2100*宽1500*高1800mm。

16、设备重量:约1.5T。

17、铭牌:主体设备、各单体设备必须配置安装设备铭牌(铭牌必须包含的信息:制造商,地址,联系方式,产品名称,型号,出厂编号,功率,电源需求,尺寸,重量,其他机器特征参数乙方可酌情增减)。
