电厂

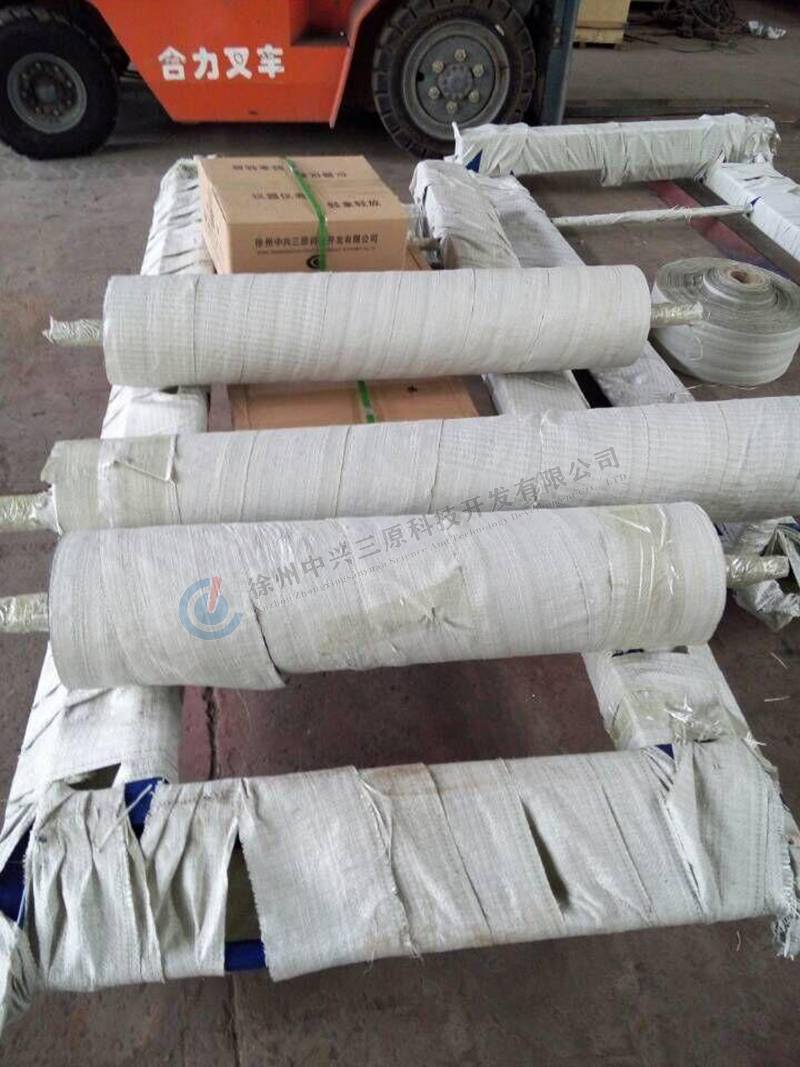

不锈钢电子皮带秤(已交货)技术规格书



一、前言

1、概述

本规格书适用于新疆某能源有限公司(以下简称甲方)电子皮带秤的采购, 本规格书阐述了对电子皮带秤的设计、制造、检验、供货及运输保护等的最低要求。

2、供货方(以下简称乙方)的职责

乙方应对以下工作内容负责:设计、材料选用、采办、制造、检验、试验、设备的运输、安装指导、现场调试和售后服务。

除非经甲方批准,电子皮带秤应完全依照本规格书、其它相关资料及规范标准的要求。规格书中的任何遗漏都不能作为解脱乙方责任的依据,所有改动应提交给甲方批准。

乙方提供的设备必须是全新的,设备生产日期(按合同签订日期计算)不能超过一年,不能将库存半年以上或者返修的设备提供给甲方。

二、规范和标准

SH3005-2016

《石油化工自动化仪表选型设计规范》

GB/T 4208-2017

外壳提供的防护等级

GB 3836.14-2000

爆炸性气体环境用电气设备 危险场所分类

GB 3836.1-2010

爆炸性气体环境用电气设备 通用要求

GB3836.2-2010

爆炸性气体环境用电气设备 隔爆型“d

GB3836.4-2010

爆炸性气体环境用电气设备 本质安全型“i

HGT 20509-2014

石油化工仪表供电设计规范

SHT 3104-2013

石油化工仪表安装设计规范

SD19

电测量仪表装置设计技术规程

JJG650-90

电子皮带秤计量检定规程

GB/T77221-1995

电子皮带秤

GB/T7724-1999

称重显示控制器技术条件

GB7551-1997

称重传感器

乙方(包括设备制造厂、成套供货商)所采用上述及未提的标准和规范。

注:未罗列出的标准按最新标准执行

即使乙方符合本规格书的所有条款,也并不等于解除乙方对所有提供的设备和附件应当承担的全部责任,所提供的设备和附件应当具有正确的设计,并且满足特定的设计和使用条件及当地有关的健康和安全法规。必须完全满足甲方的使用要求。

三、供货范围

1、概述

乙方应对电子皮带秤的设计、材料采购、制造、零部件的组装、图纸、资料的提供、检验和在不同场所进行的试验负有全部责任。

乙方所提供的设备首先应是制造厂的标准产品,在本规格书中所提供的环境条件下成功运行五年以上的经历, 甲方不接受未经使用的新试制产品。

乙方还应对设备性能、安装、调试负责,并进行现场服务及免费培训。

2、供货范围

序号

名称

规格型号

数量

单位

1

称重体

ICS-17B10000

4

2

称重显示器

BM9918

4

3

速度传感器

CPGX-1

4

4

称重传感器

STC

8

5

测速装置

219

4

6

电流板

4-20mA

4

7

通讯板

RS485

4

8

标定链码

SYCLM-20

2

注:乙方必须提供设备安装所需的所有安装材料以及电子皮带秤正常运行所需的所有附件。

3、材料

乙方所提供的设备必须选用最新的、未经使用的、高质量的材料和零件,不允许存在任何影响到性能的缺陷。

4、保证

在甲方使用设备恰当且遵守保管及使用规程的前提下,自乙方发货之日起18个月内, 或者连续运行12个月内(取时间较长者), 设备因制造质量问题而发生的损坏和不能正常工作的情况,乙方应免费为甲方更换或修理设备零部件,如因此造成甲方人身和财产损失的, 乙方应予以赔偿。

电子皮带秤成套设备若在其质保期内发生故障,乙方在接到甲方提出服务要求后,必须在8小时内有响应,72小时内技术人员到达现场解决故障。

5、供货周期:合同签订后45天货到现场。

四、技术要求和操作环境

1、 类型

·智能型

·本安型

·隔爆型

2、技术要求

·皮带宽度:1m

·小时流量:550T/h600T/h

·安装角度:550T/h的角度10.4度、600T/h的角度为6.3

·皮带长度:550T/h的皮带长度为287m600T/h的皮带长度为294m

·带速:2m/s

·温度极限:环境-40℃~+85

·外壳防护等级:IP65

·电气连接方式:1/2NPT

·防爆等级:Exia II CT4Exd II CT4

·电源:220VAC  50Hz

·灵敏度:0.5mV/V3.5mV/V

·最大输入信号:33mV

·标定精度:±0.25%

·物料流量或负荷的电流输出

·物料总重的脉冲输出

·自动调零、调间隔

·自动零点跟踪

·光电藕合的数字输入和输出

·报警和故障提示

·通讯功能:RS232RS485多站通讯网络

·一路过程控制模式:PID控制输出

·称重体材质要求:应不低于304

·标定链码:人工挂码的手动链码

·安装支架及所有紧固螺栓必须采用不锈钢材质

·证书:带出厂检测报告、说明书

3、环境条件

3.1气温(℃)

·年(累年20年)最冷月平均温度-10.4

·年(累年20年)最低日平均温度-15.8

·年(累年20年)最热月平均温度29.3

·年(累年20年)极端最高温度47

·年极端最低温度-33.9

·年平均最高温度11.1

·年平均最低温度8.4

·年平均温度10.6

3.2相对湿度

·年(累年20年)最热月平均相对湿度26%

·历年年平均湿度32%

3.3降水和降雪

·年最大降水量44.2mm

·年最小降水量1.6mm

·年降水量18.6,主要分布在6~8月,全年降雨日数仅有13天,单日最大降雨量达12.1mm

·年最大积雪深度28cm,年平均降雪日25日,积雪日数70天。

·年最大蒸发量4730.8mm

·年最小蒸发量2441mm

·年平均蒸发量3905.9mm

3.4冻土深度

·土壤冻结深度124cm

3.5风向、风速、主导风向(按2003~2005年三年平均值)

·主导风向(频率):西西北风WNW 51.7%

·西北风NW 64.7%

·年平均风速5.0m/s

·年最大风速39m/s13级,属于轻微龙卷风级别)

·基本风压值0.8kN/m2

3.6气压

·年平均气压:962.2hPa

·年最高气压:1001.7 hPa

·年最低气压:933.6 hPa

3.7地震

场地抗震设防烈度为Ⅶ,基本加速度值为0.10g,地震分组为第一组,设计特征周期0.35s,场地类别为Ⅱ类。
